外径千分尺(OUTSIDE MICROMETER)，也叫螺旋测微器，常简称为“千分尺”它是比游标卡尺更精密的长度测量仪器，精度有0.01mm、0.02mm，0.05mm几种，加上估读的1位，可读取到小数点后第3位(千分位)，故称千分尺。
千分尺常用规格有0-25mm、25-50mm、50-75mm、75-100mm、100-125mm等若干种。
组成

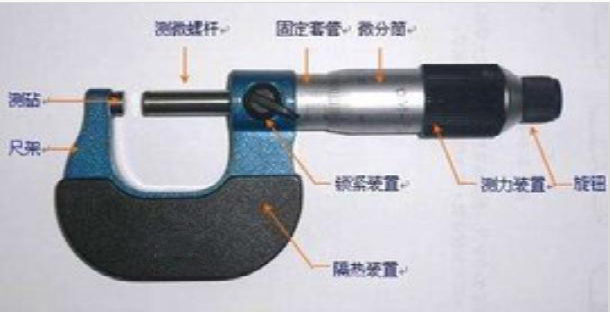

外径千分尺的结构由固定的尺架、测砧、测微螺杆、固定套管、微分筒、测力装置、锁紧装置等组成。
测量原理
根据螺旋运动原理，当微分筒(又称可动刻度筒)旋转一周时，测微螺杆前进或后退一个螺距—0.5毫米。这样，当微分筒旋转一个分度后，它转过了1/50周，这时螺杆沿轴线移动了1/50×0.5毫米=0.01毫米，因此，使用千分尺可以准确读出0.01毫米的数值。
零位校准
1、使用千分尺时先要检查其零位是否校准
2、检查微分筒的端面是否与固定套管上的零刻度线重合
读数方法
以微分套筒的基准线为基准读取左边固定套筒刻度值，再以固定套筒基准线读取微分套筒刻度线上与基准线对齐的刻度，即为微分套筒刻度值，将固定套筒刻度值与微分套筒刻度值相加，即为测量值。
