一、产品简述

HTLDC-1A型铁路机车车辆轮对内距尺（以下简称内距尺）是用于测量铁路机车车辆轮对内侧距离的专用计量器具。

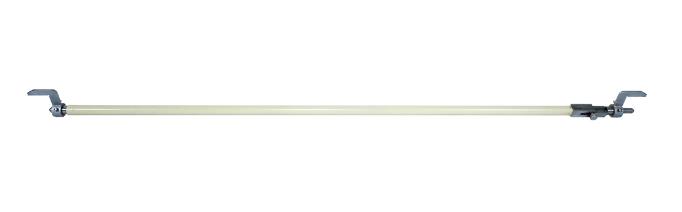

二、铁路机车车辆轮对内距尺结构型式

三、主要技术指标

1.轮对内距尺的测量范围为：（1345-1365）mm，示值最大允许误差首次检定为±0.15 mm，后续检定为±0.20 mm；

2.固定测杆中心线、活动测杆中心线到限位钩工作面的距离均不超过（45±1） mm或（60±1） mm，距离差不大于0.5 mm；

3.內距尺活动测杆压缩至（1345～1365） mm范围内任意位置，其测力为（2～12） N。；

四、产品使用方法

1.进行轮对内侧距离测量前，应先拉动活动测杆确保其运动平稳、灵活，无卡紧或松动现象，内部弹簧工作可靠，锁紧螺母功能正常，主尺及副尺刻线及数值目视清晰，无破损等影响测量的现象。

2.开始测量后，将内距尺放置在车轮上方，使两限位钩工作面分别与两车轮轮缘顶部密贴.并确保将内距尺两端的活、固测杆头部分别与两车轮轮辋内侧面相接触,然后使内距尺固定测杆保持不动，摆动活动端通过活动测杆的伸缩运动配合读数装置寻找读数拐点（即读数最小值）。

3.找到拐点后，旋转锁紧螺丝处于紧固状态，活动测杆主尺读数与示值标套上安装的游标读数的代数和为被测轮对的轮辋内侧距离.

五、使用注意事项

 1.内距尺在使用时，必须对两限位钩和两测量杆工作面进行擦拭，避免因表面夹粘异物而造成读数失准。且两限位钩工作面皆必须保证紧贴轮缘顶部，不得一高一低错位放置。

2.量具严防磕碰、摔伤等现象，以免影响量具的尺寸精度。

3.示值标套内经常放置一些油，保证活动测杆在内活动灵便。

4.使用后，应将内距尺放置在包装盒内，并按规定进行周期检定。
